EN 1092-1 ফ্ল্যাঞ্জ

এই আইটেম সম্পর্কে:

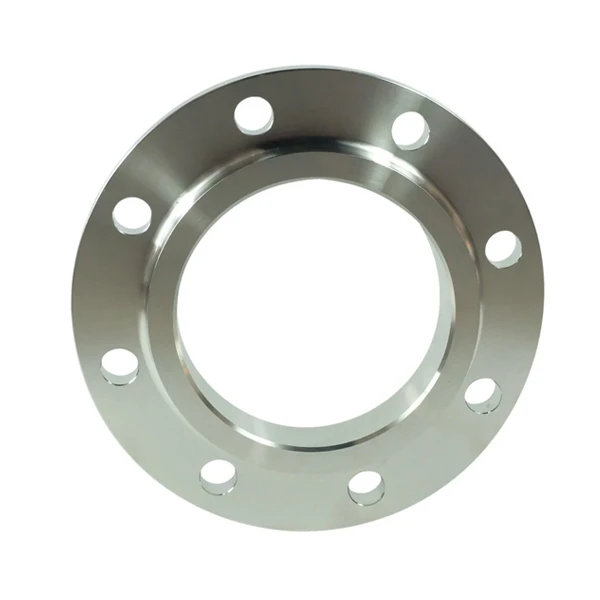

EN 1092-1 ফ্ল্যাঞ্জ টাইপ 01 প্লেট ওয়েল্ডিং ফ্ল্যাঞ্জ, স্টিল রিং ফ্ল্যাঞ্জ বা S/O প্লেট ফ্ল্যাঞ্জ নামেও পরিচিত। এটি একটি আলগা টাইপের ফ্ল্যাঞ্জ যা স্লিপ-অন ফ্ল্যাঞ্জের মতো কিন্তু হাব ছাড়াই। টাইপ 01 প্লেট ফ্ল্যাঞ্জ ঢালাইয়ের আগে পাইপের উপর স্লিপ করতে পারে। দুটি ফিললেট ওয়েল্ড, একটি অভ্যন্তরীণ এবং একটি বাহ্যিক, পাইপ এবং ফ্ল্যাঞ্জে যোগ দিতে প্রয়োগ করা হবে। এগুলি ক্লায়েন্টের প্রয়োজনের উপর নির্ভর করে ফ্ল্যাট ফেস (FF) বা উত্থিত মুখ (RF) দিয়ে সজ্জিত করা যেতে পারে। EN 1092-1 অনুসারে, টাইপ 01 প্লেট ফ্ল্যাঞ্জগুলি 8 টি চাপ রেটিং-এ উপলব্ধ: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN40, PN 63, এবং PN 100। অনুরূপের জন্য মাত্রা এবং ভর ফ্ল্যাঞ্জগুলি নীচের টেবিলে তালিকাভুক্ত করা হয়েছে। সমস্ত মাত্রা মিমি এবং ভর/ওজন কেজিতে।

EN 1092-1 টাইপ 01 প্লেট ফ্ল্যাঞ্জগুলি ফোরজিংস বা ফ্ল্যাট পণ্য (প্লেট) থেকে তৈরি করা যেতে পারে। এগুলি ঘূর্ণিত বা নকল বার এবং নকল বিভাগ ইস্পাত থেকে মেশিন করা যেতে পারে। বড় আকারের জন্য, এগুলি বার, সেকশন স্টিল বা স্ট্রিপ থেকে বাঁকানো এবং বৈদ্যুতিক ঝালাই করা হতে পারে। ফ্ল্যাঞ্জটি কার্বন ইস্পাত, নিম্ন খাদ ইস্পাত, স্টেইনলেস স্টীল এবং অন্যান্য উচ্চ খাদ ইস্পাত কভার উপাদান গ্রেডের বিস্তৃত বর্ণালী থেকে তৈরি করা যেতে পারে।

EN 1092-1 ফ্ল্যাঞ্জ টাইপ 01 PN2.5 এর জন্য মাত্রা এবং ওজন

প্রযুক্তিগত অঙ্কন এবং সাধারণ পরিচিতি

উত্থিত মুখের সাথে EN 1092-1 ফ্ল্যাঞ্জ টাইপ 01 ফ্ল্যাঞ্জের অঙ্কন। ডি: বাইরের ব্যাস; কে: বল্টু বৃত্তের ব্যাস; আর: উত্থিত মুখের ব্যাস; n: বোল্টের সংখ্যা; d: বল্টু গর্ত ব্যাস; ওজন: টাইপ 01 প্লেট ফ্ল্যাঞ্জের ওজন বা ভর; সি: ফ্ল্যাঞ্জের বেধ; f: উত্থিত মুখের উচ্চতা।

DN15~DN600: Φ21.3~Φ1219.2 মিমি
